Comment fonctionne une soudeuse à ruban et une soudeuse à chaîne — et comment en choisir une en 2026
Table des matières
Introduction
Toute personne dans la fabrication de modules le sait : que vos modules atteignent une puissance élevée et survivent à une garantie de 25 ans dépend de la stringer. C'est le goulot d'étranglement de la ligne — l'étape qui soude les cellules individuelles en une chaîne — et une fois qu'une cellule se fissure ou présente des micro-fissures, la perte ne peut jamais être récupérée. Cet article vous explique d'abord comment elle fonctionne, puis les pièges à éviter en 2026, et enfin recommande une machine véritablement compatible avec toutes les routes.
Comment fonctionne une Stringer
Une Tabber & Stringer soude les cellules solaires ensemble — une par une, via un ruban de cuivre étamé — en une chaîne. Sa place sur la ligne est critique : elle se situe après le tri des cellules et avant l'empilement/la stratification, ce qui en fait le premier processus irréversible sur le chemin de la cellule au module.
Les Six Stations
Fig. 1 : Flux en six stations — chargement et tri → flux → formation du ruban → soudure IR → stringing → EL en ligne. Les lignes 0BB ajoutent une station de colle / film après la soudure (case verte en pointillés).
Le Cœur du Sujet : Comment les Cellules Sont Assemblées en Chaîne
Le principe est intuitif : le ruban est soudé sur le devant d'une cellule, puis acheminé vers l'arrière de la cellule suivante — avant-arrière, les cellules sont reliées en une boucle de courant. La chaleur fait fondre la soudure sur le ruban pour former une liaison métallurgique avec les lignes de grille de la cellule. La qualité du contrôle de ce profil de chauffe décide si la fine et fragile plaquette finit avec des micro-fissures.

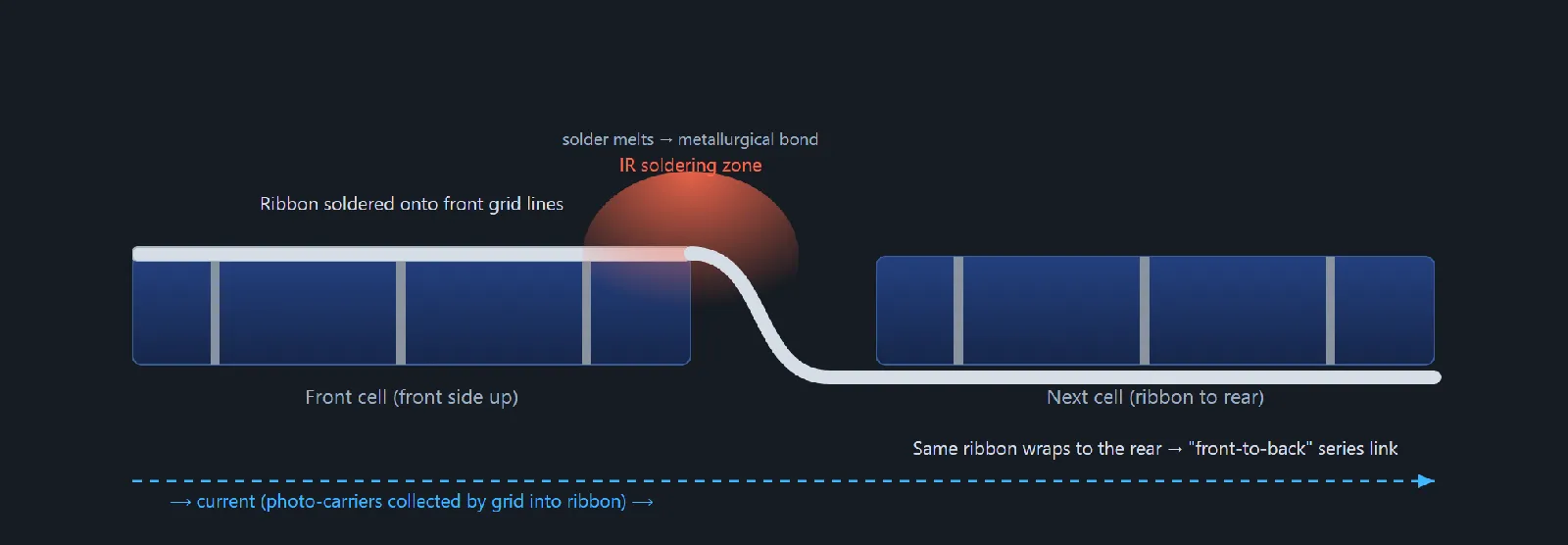

Fig. 2 : Le principe de base — le ruban relie le devant d'une cellule à l'arrière de la suivante, formant une boucle de courant ; la chaleur IR fusionne la soudure aux lignes de grille, et le profil de température contrôle directement le taux de micro-fissures.
Acheter une Stringer en 2026 : Ce Qu'il Faut Rechercher
1. Méthode de soudure : optez pour l'infrarouge (IR) ; l'air chaud est obsolète
Beaucoup d'anciens documents listent encore IR / air chaud / laser / induction côte à côte. Mais d'ici 2026, l'industrie a convergé : le soudage infrarouge (IR) est clairement le courant dominant — sans contact, mature, rentable — tandis que le soudage à air chaud a largement quitté la phase de production de masse : mauvaise uniformité de chauffage, temps de cycle lent, et peu adapté aux wafers de plus en plus fins. Ne vous tourmentez donc pas pour savoir s'il prend en charge l'air chaud ; confirmez simplement une plateforme IR — et concentrez-vous plutôt sur sa capacité à évoluer vers le 0BB.
| Méthode | Statut | Caractéristiques |
|---|---|---|
| Infrarouge (IR) | Dominant / Courant dominant | Chauffage par lampes IR de la soudure de ruban ; sans contact, mature, rentable, contrôle thermique réglable |
| Air chaud | Obsolète | Mauvaise uniformité de chauffage et temps de cycle, agressif pour les wafers minces ; rare sur les nouvelles lignes |
| Laser | De niche | Localisé, basse température, zone affectée thermiquement minime, mais coût d'équipement élevé |
| Induction | De niche | Chauffage par induction électromagnétique ; utilisé par quelques machines uniquement |
2. Technologie des barres bus : passage du SMBB au 0BB (zéro barre bus)
Le changement le plus important dans les stringers ces dernières années est le passage des barres bus de nombreuses à aucune : MBB (multi-busbar) → SMBB (super multi-busbar, 15–25BB) → 0BB (zéro barre bus). Le 0BB soude de fins fils ronds directement sur les doigts, économisant la pâte d'argent, réduisant l'ombrage et augmentant la puissance. Les prévisions placent la pénétration du 0BB à près de 90 % d'ici 2026 — ce qui signifie que lorsque vous achetez de l'équipement aujourd'hui, il doit pouvoir fonctionner en 0BB, sinon il risque d'être obsolète dans deux ans.

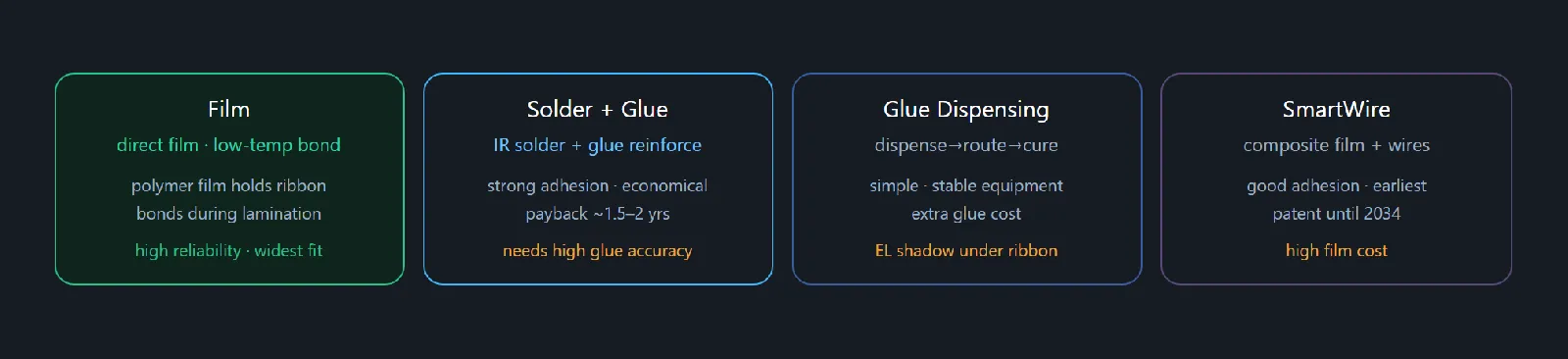

Fig. 3 : Les quatre voies d'interconnexion 0BB. Le film offre la plus grande fiabilité et la plus large compatibilité (TOPCon/HJT/BC) ; soudure+colle repose sur le soudage IR et est la plus économique en production de masse — la voie de mise à niveau 0BB la plus naturelle pour un stringer IR.
3. Compatibilité des cellules : peut-elle toutes les gérer sur une seule machine ?
La feuille de route technologique n'est pas encore fixée — PERC, TOPCon, HJT et BC ont tous leurs marchés. Si votre ligne pourrait changer de route, ou si vous faites de la sous-traitance pour différents clients, alors la compatibilité vaut plus que le débit de pointe. La bonne nouvelle : les procédés film/colle de l'ère 0BB conviennent intrinsèquement à TOPCon, HJT et BC, transformant une machine pour plusieurs routes d'un idéal en réalité.
| Type de cellule | Point clé de la mise en série | Approche dominante |
|---|---|---|
| PERC | Mature, sensible aux coûts | Soudure IR (MBB/SMBB) |
| TOPCon | Type N, SMBB→0BB | Soudure IR / 0BB soudure+colle |
| HJT | Sensible aux basses températures, plaquette mince | IR basse température / 0BB film·colle |
| BC (IBC/ABC/HPBC) | Contact arrière, sans barre omnibus avant | Interconnexion dédiée contact arrière / 0BB |
4. Les choses les plus souvent négligées — mais qui comptent le plus
Taux de casse / micro-fissures : le câblage est irréversible — c'est le point clé du rendement et du coût de garantie. Les meilleures machines atteignent ≤0,2 % sur les cellules de qualité A.
Précision de placement : à mesure que les lignes de grille 0BB/SMBB s'affinent, la précision d'alignement affecte directement la qualité de soudure.
Inspection en ligne : vision CCD + EL multi-caméras pour détecter les défauts avant l'étape irréversible.
Débit et changement de format : adaptez-vous au rythme de la ligne, mais ne sacrifiez jamais le taux de casse pour un CPH brut.
Ligne complète et service : vérifiez si le fournisseur propose une ligne complète du câblage au laminage et à l'encadrement, ainsi qu'un service local et une réponse rapide pour les pièces de rechange.
Recommandé : Ooitech SS-1500B Compatible Stringer
Appliquez la liste de contrôle ci-dessus, et le Ooitech SS-1500B semble pratiquement conçu sur mesure pour les réalités de 2026 : il est basé sur une plateforme de soudure infrarouge (IR) mature et fiable, nativement compatible avec BC / TOPCon / PERC / HJT (oui, même le plus difficile — le contact arrière BC), et en plus, il peut être personnalisé avec des processus de distribution de colle / film pour passer en douceur au 0BB. En une phrase : une seule machine, risque minimal de parier sur la mauvaise voie.
Spécifications clés du SS-1500B
| Article | Spécification |
|---|---|
| Soudure | Infrarouge IR |
| Types de cellules | BC / TOPCon / PERC / HJT |
| Débit (TOPCon/PERC) | 1200 pcs/h |
| Débit (BC) | 1000 pcs/h |
| Casse (qualité A) | ≤ 0.2% |
| Positionnement | ±0,15 mm |
| Placement | ±0,2 mm |
| Vitesse maximale | 1000 mm/s |
| Taille de cellule | 166–210 × 30–166mm |
| Ruban (plat) | L 0,35–1,0, É 0,12–0,25 mm |
| Longueur max de chaîne | 1800 mm |
| Unités de ruban | 18 jeux |
Automatisation : chargement/déchargement entièrement automatique · vision CCD · positionnement par robot SCARA à quatre axes · inspection EL intégrée (3 caméras).
Pourquoi le choisir
Plateforme IR mature : soudage IR sans contact — stable, rentable, contrôle thermique réglable
Quatre types de cellules, nativement : BC/TOPCon/PERC/HJT couverts par une seule machine
Évolutif 0BB : colle/film personnalisable pour entrer dans l'ère sans barre omnibus
Casse ≤0,2 % : protège le rendement à l'étape irréversible
Haute précision + EL en ligne : placement ±0,15 mm + 3 caméras EL détectent les défauts tôt
Un investissement, plusieurs voies : évitez de racheter de l'équipement lorsque la feuille de route change
Idéal pour
Lignes multi-produits / de façonnage : changements fréquents entre BC/TOPCon/HJT
Fabricants de modules petits à moyens : un seul investissement évite de parier sur la mauvaise voie
Indécis sur le 0BB : utilisez l'IR maintenant, passez à la colle/film quand vous êtes prêt
Lignes R&D / pilotes : validez plusieurs cellules et procédés sur une seule machine
Projets à l'étranger : ligne complète plus support local
Une machine — couvrant PERC / TOPCon / HJT / BC. Apportez vos propres cellules pour un essai + test EL, et validez-la sur votre ligne avec des données réelles sur la casse, les micro-fissures, la force de pelage et le rendement 0BB.
FAQ
Q : Pourquoi ne pas recommander une soudeuse à air chaud ?
D'ici 2026, le soudage à air chaud a largement quitté la production de masse en raison d'une mauvaise uniformité de chauffage, d'un temps de cycle lent et d'un choc thermique sévère sur les plaquettes minces. Pour une nouvelle ligne, choisissez simplement une plateforme IR et concentrez-vous sur sa capacité de mise à niveau 0BB.
Q : Le SS-1500B est IR — comment fait-il le 0BB ?
La voie 0BB la plus courante, soudure + colle, fonctionne exactement ainsi : d'abord utiliser l'IR pour fixer le ruban aux doigts, puis ajouter de la colle thermodurcissable pour renforcer — une soudeuse IR est l'hôte naturel de cette voie. Le SS-1500B repose sur l'IR et peut être personnalisé avec colle/film pour le 0BB.
Q : Film ou soudure + colle — quelle voie 0BB dois-je choisir ?
Le film offre la plus haute fiabilité et la plus large compatibilité (TOPCon/HJT/BC), mais le film porteur ajoute un léger coût ; la soudure + colle est la plus économique en production de masse avec un retour sur investissement d'environ 1,5 à 2 ans, mais exige une plus grande précision de dosage de la colle. La plupart des nouvelles lignes TOPCon choisissent entre ces deux options.
Q : Quelle est la métrique la plus importante à surveiller ?
Le taux de casse et de micro-fissures (EL). Le câblage est irréversible — la casse signifie des rebuts, et les micro-fissures s'amplifient lentement en dégradation de puissance sur 25 ans. Ne chercher que le prix unitaire et le CPH tend à perdre les gains à travers les coûts de rendement et de garantie.
En bref
Lors du choix d'une machine de câblage en 2026, rappelez-vous deux choses — optez pour l'IR pour la soudure (l'air chaud est obsolète), et assurez-vous qu'elle peut fonctionner en 0BB. Si vous voulez une machine qui couvre PERC / TOPCon / HJT / BC tout en gardant une voie de mise à niveau, une plateforme IR mature + compatibilité quatre cellules + colle/film personnalisable + taux de casse ≤0,2 % mérite une attention particulière. Les schémas sont illustratifs.
Ooitech estime : En 2026, choisissez une machine de câblage IR qui peut passer à 0BB et fonctionner avec PERC, TOPCon, HJT et BC sur une seule plateforme — car le câblage est irréversible, le taux de casse et la compatibilité des routes comptent plus que le débit brut.
